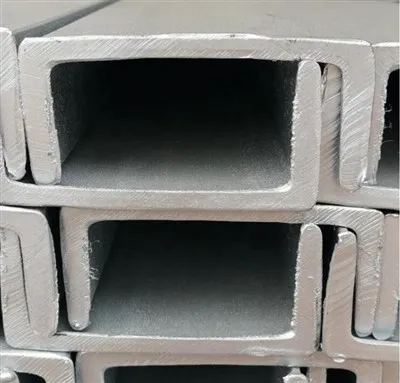

Obični kanalni čelik (Standard C{0}}kanal / zajednički U-kanal)

Pregled

Obični čelični kanal - koji se često naziva C-kanal ili U-kanal - je uobičajeni, otvoreni-presjek strukturni element s ravnom mrežom i dvije prirubnice koje formiraju "C" ili "U" oblik. To je ekonomičan, lako dostupan profil koji se koristi za lake-do-srednje konstrukcijske radove gdje standardni valjani profili daju dovoljnu čvrstoću i jednostavne veze bez troškova ili težine teških greda.

Tipični materijali i ocjene

Ugljični konstrukcijski čelici:A36 / Q235 / S235 - opće-namjene, lak za zavarivanje i ekonomičan.

Opcije većeg{0}}prinosa (po potrebi):S275 / S355 / ASTM A572 Gr.50.

Opcije otporne na koroziju-:vruće-pocinčani, elektro-pocinčani ili nehrđajući čelik (304/316) za izložena ili vlažna okruženja.

Regionalni standardi:proizvedeno prema GB / EN / ASTM / JIS dimenzijama - navedite standardne ili tačne dimenzije prilikom narudžbe.

Standardna geometrija i rasponi (ilustrativno)

Dubina (h):~50 mm → 400 mm (obične veličine pokrivaju ovu traku).

Širina prirubnice (b):~30 mm → 150 mm.

Debljina mreže (tw):~3 mm → 16 mm.

Debljina prirubnice (tf):~3 mm → 20 mm.

dužine:dužine glodala (6 m, 12 m) ili rezane-na- dužine po narudžbi.

Težina jedinice: typically from ~3 kg/m for small channels up to >70 kg/m za vrlo velike/teške sekcije. Za tačnu težinu koristite zvanične tablice sekcija.

Svojstva odjeljka i brzi proračuni

Područje (A)- koristi objavljene vrijednosti tabele ili približne po komponentama:
[
A \\približno 2(b\\puta t_f) + (h - 2t_f)\\puta t_w
]

Masa po metru (kg/m)= (A(\\text{mm}^2)\\ puta 0,00785).

Drugi trenutak oblasti(Ix, Iy) imodul sekcije(Sx, Sy) se moraju uzeti iz tabela standardnih sekcija za precizne provjere čvrstoće/stabilnosti - ne približavajte ih za konačni dizajn.

Mechanical Behavior & Design Notes

Asimetrični otvoreni dio:jak za savijanje oko jake ose (kada se ravan prirubnice opire savijanju), ali slabiji u torziji i savijanju sa slabom-osom.

Stabilnost:kanali mogu biti skloni bočnom-torzionom izvijanju na dugim rasponima bez podupirača - pružaju učvršćivanje/kontinuirane oslonce ili koriste uparene kanale/leđa-na-sklopove.

Lokalno pojačanje:dodajte duple prirubnice ili učvršćivače na mreži gdje djeluju koncentrirana opterećenja, kotači dizalice ili teški vijčani spojevi.

Upotrebljivost:uvijek provjerite granice ugiba (L/200, L/250, L/360 ili zahtjevi projekta) i vibracije gdje je primjenjivo.

Tipične primjene

Ograde, ograde i sekundarni okviri u lakim zgradama.

Platformske grede, stubišta, nosači rukohvata i zaštitne ograde.

Okviri mašina, šine i nosači opreme.

Nosači nosača kablova, okviri za natpise i postolja za regal.

Radovi na nadogradnji i popravci gdje dionice zaliha čine zamjenu na terenu brzom.

Izrada i{0}}usluge s dodanom vrijednošću

Rezanje i suočavanje:CNC plazma/laser ili piljenje za precizne rupe i krajeve.

Pred-bušenje/podudarno-bušenje:šabloni rupa za vijke i rupe za kopče za brzo sastavljanje na terenu.

Zavareni priključci i ukrućenja:učvršćivači mreže, udvostruči prirubnica, zavareni jastučići i klupske ploče.

Kompleti za pred{0}}montažu/spajanje:numerisane ploče za spajanje i paketi vijaka za ubrzanje montaže.

Obrada površine:shot-pjeskarenje + prajmer, vruće-pocinkovanje (HDG), boja/epoksid ili dupleks sistemi (HDG + boja).

Izvijanje/ravnanje:tvornički nagib za kompenzaciju servisnih opterećenja je dostupan na zahtjev.

Površinske završne obrade i zaštita od korozije

Završna obrada mlina (crna):ekonomičan; često se koristi prilikom farbanja na gradilištu.

Vruće{0}}pocinčavanje (HDG):preporučuje se za dug radni vijek na otvorenom.

Elektro-pocinkovano / cink sprej / prajmer + završni premaz:za lakšu ekspoziciju ili arhitektonske zahtjeve.

Dupleks sistemi (HDG + farba):najbolja dugovečnost za agresivna okruženja.

Osiguranje kvaliteta i dokumentacija

Certifikati o ispitivanju mlina (MTC):hemijska i mehanička svojstva koja se mogu pratiti do toplotnog broja.

Dimenzijska kontrola:provere dubine, širine prirubnice, debljine i pravosti.

Evidencija o zavarivanju i proizvodnji:WPS/PQR i kvalifikacije zavarivača prilikom izrade izgrađenih{0}}presjeka.

NDT (opciono):MT/UT/RT za kritične varove ili zahtjeve za inspekciju treće strane.

Pregled premaza:DFT, adhezioni i vizuelni testovi prihvatanja kako je navedeno.

Pakovanje i logistika

Paket:vezani snopovi sa drvenim odstojnicima kako bi se spriječilo obilježavanje.

Označavanje:paketne oznake koje prikazuju veličinu odjeljka, dužinu, količinu i broj topline/PO.

prijevoz:planirajte jednodijelne-dužine kako bi odgovarale cestovnim/željezničkim i-ograničenjima dizalica na licu mjesta - spojena isporuka sa odgovarajućim-izbušenim kompletima za spajanje uobičajena je za-radove preko dužine.

Kako naručiti - Navedite ove detalje

Oznaka presjeka ili dimenzije(h × b × tw × tf) i referentni standard (GB/EN/AISC/JIS).

Kvalitet materijalai potrebni sertifikati (npr. A36 / Q235 / S355, potreban MTC?).

Završna obrada / premaz(mlin / HDG / prajmer + boja / duplex / nerđajući).

dužina(e)i količinu (rezanje-na-dužinu ili dužinu glodanja).

Potrebe za{0}}dodatom vrijednošću: pred-bušenje, korpe, zavareni priključci, kompleti za spajanje.

Inspekcija / testiranje: NDT, svjedok treće strane, mehanička ispitivanja.

Ograničenja isporuke: maksimalna dužina jednog komada, kran gradilišta, datum isporuke.

Savjeti za brzi odabir

Koristiupareni/povratni-na-pozadinski kanaliili izgrađeni{0}}kutijasti dijelovi za veću otpornost na torziju.

Povećajdebljina prirubnice / dodati duplereza koncentrisana opterećenja ležaja.

IzaberiHDG ili duplexu obalnim/industrijskim sredinama.

Za grede i nosače za obloge, provjerite tabele raspona dobavljača (proizvođačeve tablice opterećenja/raspona štede vrijeme dizajna).
